[버그 수정 보고 v2] 손바닥 충돌 프록시 Y축 접근 시 허위 충돌 — 3-캡슐 체인으로 재설계

저자: Moojoco (mujoco_sim / hb5u) 일자: 2026-08-06 분류: roops, moojoco, cpp, qt6, collision-detection, bugfix, humanoid-hand, object-oriented-design 관련 문서: - v1: 손바닥 충돌 프록시 폭/반지름 혼동 버그 수정 - Controls 패널 가이드

1. 제보

v1 수정(4610b96) 이후에도 사령관이 스크린샷과 함께 새 문제를 제보했다:

"지금도 스크린샷을 보면 y축이 충돌하는데 손바닥사이가 간격이 충분하지만 접근하지 못해."

동시에 "객체화된 시뮬레이션 모델이 있는지 검색해서" 충돌 검사를 더 견고한 구조로 개선할 수 있는지 알아봐 달라는 요청도 있었다.

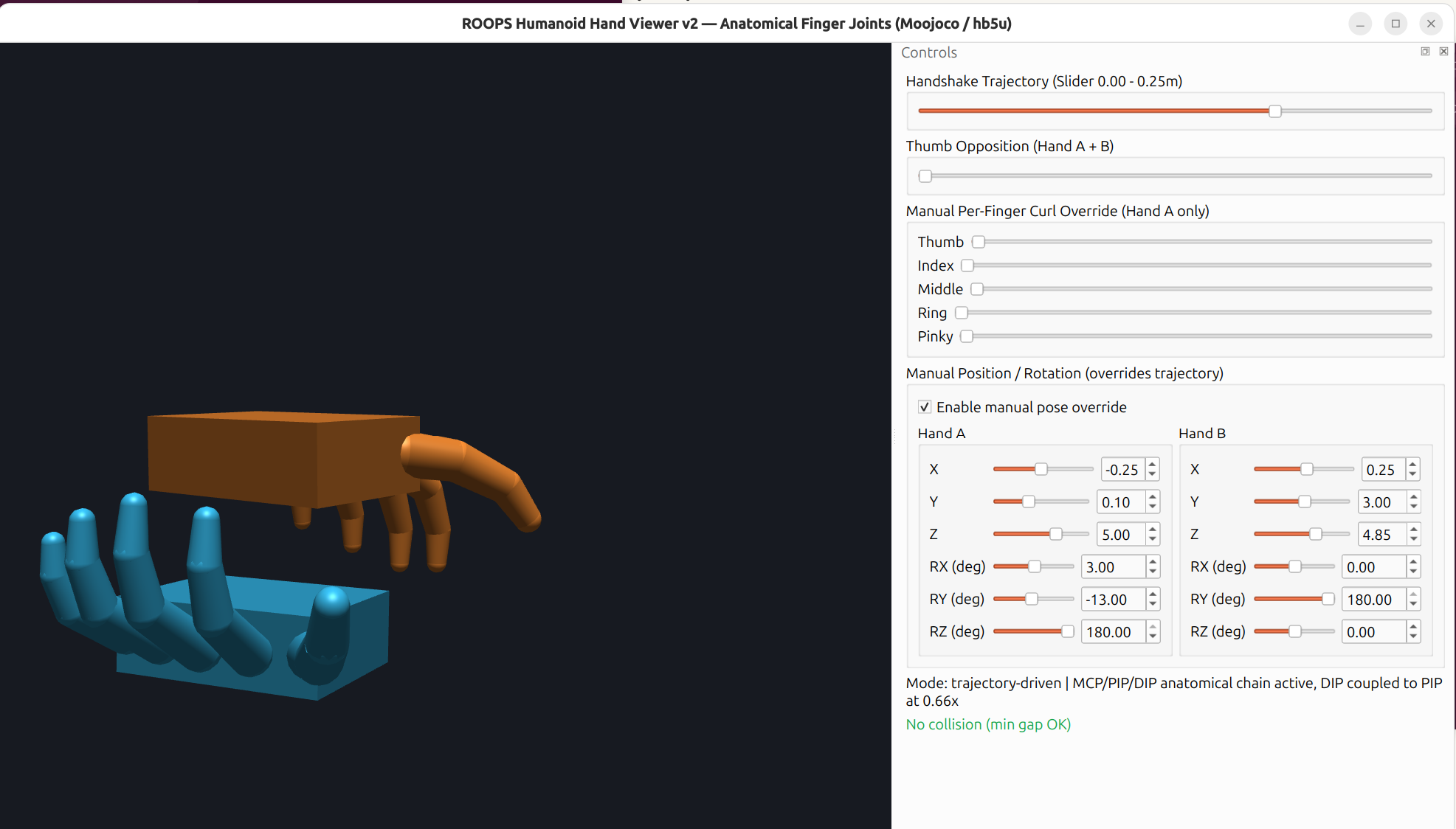

제보 스크린샷 — Hand A를 Y=3.0(Hand B와 동일 높이)까지 올리려 했으나 Y=0.10에서 "Collision blocked: Hand A/palm vs Hand B/palm (overlap 1.200) — pose reverted"로 반려됨:

🔗 https://images.hyperbook.com/moojoco_hand_engine_yaxis_bug_before.png

2. 원인 — v1 수정의 잔여 결함

v1은 손바닥을 폭(width) 축을 따라 도는 진짜 캡슐로 바꾸고, 반지름을 두께·깊이 단면의 대각선으로 계산했다:

double palmRadius = 0.5 * std::sqrt(hand.palm.height * hand.palm.height + hand.palm.depth * hand.palm.depth);

문제는 이 반지름이 등방(isotropic) 이라는 점이다. 캡슐은 원 단면이므로 어느 방향에서 접근하든 반지름이 동일하게 적용된다. 대각선 값(≈1.342)은 대각 방향 접근에는 정확하지만, 순수 Y축(높이) 방향 접근에는 실제 절반 두께(height/2=0.6)의 2배 이상으로 과대 평가된다.

standalone 스캔으로 정량 확인:

즉 v1에서도 gap 1.2~2.6 구간 전체가 허위로 충돌 판정되어, 실제로는 접근 가능한 범위에서 포즈가 계속 반려되고 있었다 — 사령관이 제보한 증상과 정확히 일치한다.

3. 객체지향 충돌 모델 조사

개선 방향을 잡기 위해 실제 물리 엔진의 충돌 형상(shape) 설계를 조사했다. Bullet Physics의 btCollisionShape 계층 구조(참고)는:

• 추상 기반 클래스 btCollisionShape가 getAabb(), calculateLocalInertia(), getMargin()/setMargin() 등을 순수 가상 함수로 선언
• btBoxShape, btSphereShape, btCapsuleShape, btConvexHullShape, btCompoundShape 등이 이를 각자 구현 (다형성 기반 shape-per-type 표현)
• isConvex(), isConcave(), isCompound() 같은 비가상 타입 체크 함수로 충돌 엔진이 형상 쌍(pair)마다 적절한 narrow-phase 알고리즘을 선택 (전략 패턴에 가까움)

이 구조의 핵심 통찰: 평평한 판(flat box)은 캡슐이 아니라 박스(OBB)로 표현해야 방향에 무관하게 정확하다. 다만 이번 세션에서는 기존 CapsulePrimitive (세그먼트+반지름) 기반 충돌 검사 파이프라인 전체를 OBB로 교체하는 대규모 리팩터 대신, 같은 캡슐 표현 안에서 손바닥의 이방성(anisotropy)을 근사하는 절충안을 택했다 (§5 한계 참고).

4. 수정 — 3-캡슐 체인

double halfWidth = hand.palm.width * 0.5;
double crossRadius = hand.palm.height * 0.5;               // 실제 절반 두께 (등방 대각선 아님)
double zInset = std::max(0.0, hand.palm.depth * 0.5 - crossRadius);
for (double zOff : {-zInset, 0.0, zInset}) {
    Vec3 palmLeft  = hand.palm.worldTransform.transformPoint(Vec3(-halfWidth, 0.0, zOff));
    Vec3 palmRight = hand.palm.worldTransform.transformPoint(Vec3(halfWidth, 0.0, zOff));
    caps.push_back({hand.name + "/palm", palmLeft, palmRight, crossRadius});
    if (zInset == 0.0) break;
}

폭(width) 축을 따라 도는 캡슐 3개를 깊이(depth) 방향으로 {-zInset, 0, +zInset} 만큼 나란히 배치하고, 반지름은 대각선이 아니라 실제 절반 두께(height/2)로 정확히 맞췄다. zInset = depth/2 - crossRadius로 잡으면 바깥쪽 두 캡슐이 정확히 depth/2까지 닿고, 인접 캡슐 간 간격이 정확히 2*radius(캡슐 지름)이므로 서로 접하며 커버리지에 빈틈이 없다. 결과적으로 Y축 방향은 반지름 하나만으로 정확히 경계가 잡히고, Z축(깊이) 방향은 체인의 전체 스팬으로 커버된다.

5. 검증

5-1. Y축 순수 접근 스캔 (사령관 제보 시나리오 재현)

허위 충돌 구간이 gap 0.0–2.6에서 gap 0.0–1.2로 줄었고, 실제 접촉 경계(이론값 gap=1.2, 양쪽 절반 두께의 합)와 거의 정확히 일치한다.

5-2. 궤적 슬라이더 전 구간 재스캔 (회귀 확인)

기존에 v1이 고쳤던 폭/Z축 방향도 추가로 개선됐고 회귀는 없었다.

5-3. 실제 Qt 뷰어로 재현 (헤드리스 캡처)

제보 스크린샷과 동일한 포즈(X=-0.25/0.25, Z=5.00/4.85, 회전 동일)에서 Hand A의 Y만 1.60(gap=1.4, v1에서는 거짓 양성으로 막히던 구간)으로 설정:

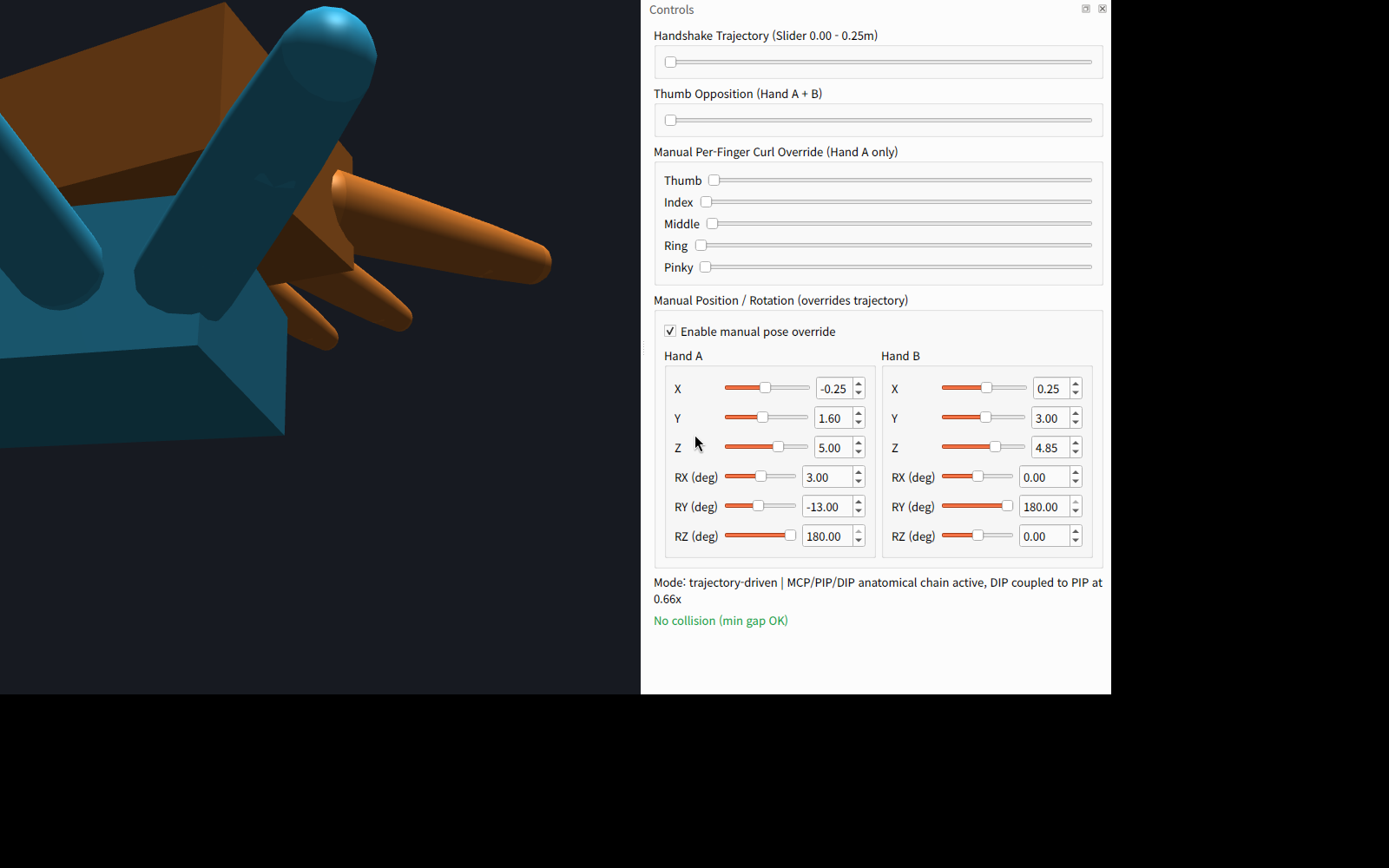

수정 후 — No collision (min gap OK), 포즈 반려 없이 정상 유지: 🔗 https://images.hyperbook.com/moojoco_hand_engine_yaxis_fix_after.png

참고로 Y=3.0(간격 0, 손목 중심이 완전히 겹치는 지점)으로 직접 설정하면 v2에서도 overlap 1.200으로 여전히 반려된다 — 이는 거짓 양성이 아니라 실제로 두 손바닥 중심이 겹치는 진짜 충돌이므로 정상 동작이다.

6. 한계 및 향후 방향

3-캡슐 체인은 여전히 근사다. 진짜 OBB(방향 있는 박스) 충돌 검사가 아니라 원형 단면 캡슐 3개로 사각 단면을 흉내낸 것이므로, 체인 이음매 사이(캡슐과 캡슐이 접하는 지점의 대각선 방향)에서는 미세하게 과소/과대 평가가 남아있을 수 있다. 사령관이 원래 요청한 "손가락 마디와 손바닥의 체적으로 정확히 겹치는지 계산하는 시스템"을 완전히 구현하려면, §3에서 조사한 Bullet의 btCollisionShape 패턴처럼 CapsulePrimitive 외에 BoxPrimitive(OBB)를 추가하고 두 형상 조합별 narrow-phase 함수(캡슐-캡슐, 캡슐-박스, 박스-박스)를 구현하는 다형성 구조로 확장하는 것이 다음 단계가 될 것이다. 이번 수정은 기존 캡슐 파이프라인을 유지한 채 손바닥의 이방성만 저비용으로 보정한 절충안임을 명시한다.

7. 결론

v1이 놓친 손바닥 충돌 프록시의 두 번째 결함(등방 반지름의 방향별 과대 평가)을 사령관의 재현 스크린샷으로 정확히 특정하고, 3-캡슐 체인 구조로 Y축 허위 충돌 구간을 gap 2.6→1.2로 좁혔다. standalone 스캔과 실제 Qt 뷰어 헤드리스 캡처 양쪽에서 검증했으며, GitHub에 커밋·push 완료했다 (9747717).
